A szerkezeti acél H gerenda H-alakú profilú melegen hengerelt vagy hegesztett acélszelvény, amelyet két párhuzamos széles karima alkot, amelyek egy függőleges szalaghoz kapcsolódnak. Széles karimája oldalirányban osztja el a terhelést, és két tengelyen ellenáll a kihajlásnak, ezért az acél épületoszlopok, alapvázak és nehézipari gerendák alapértelmezett része. Egyet megadni a gyakorlatban négy méret megadását jelenti milliméterben, egy acélminőséget, egy szabványt és egy méterenkénti elméleti tömeget.
Mi az a szerkezeti acél H gerenda?
A szerkezeti acél H gerenda egy nyitott profilú elem, amelynek keresztmetszete a nagy H betűhöz hasonlít. A függőleges elem a szövedék, a két vízszintes elem pedig a karimák. A H gerendákat vagy melegen hengerelve, egy darabban gyártják, vagy három acéllemez összehegesztésével építik fel. A meghatározó geometria a karima szélessége, amely közel megegyezik a szelvény magasságával és nagy merevséget ad a tagnak mind az erős, mind a gyenge tengelyen.
A szerkezeti H gerenda főbb jellemzői:
- A párhuzamos karimás felületek leegyszerűsítik a csavarkötéseket és a hegesztést a kúpos I szakaszokhoz képest.
- A széles karimák oldalirányú stabilitást biztosítanak és csökkentik az oszlopok effektív kihajlási hosszát.
- A szimmetrikus keresztmetszet hatékonyan működik kompressziós, hajlítási és kombinált axiális plusz nyomatékos terhelés mellett.
- A szabványos metrikus H gerendák metszetmagassága nagyjából 100 mm és 1000 mm között van.
H Beam vs. I Beam: Főbb különbségek és hogyan válasszunk
A két szakasz leggyorsabb megkülönböztetésének módja a karima: a H gerenda széles párhuzamos karimákkal rendelkezik, míg az I gerenda keskenyebb, elkeskenyedő belső felülettel. Ez a geometria szabályozza az egyes szakaszok teherhordását.
| Tulajdonság | H Beam | I Beam |
|---|---|---|
| Karima alakú | Széles és párhuzamos | Keskenyebb, elkeskenyedő belső arc |
| Keresztmetszeti forma | H | I |
| Szakasz magasság vs. szélesség | Hasonló értékek | Magassága sokkal nagyobb, mint a szélesség |
| Elsődleges terhelés iránya | Kétirányú | Egyirányú |
| Tipikus tagi szerepkör | Oszlopok, átvivő gerendák | Padlógerendák, szelemenek |
| Gyártás | Hengerelt vagy hegesztett | Melegen hengerelt |
Használjon H gerendát, ha az elemnek ellenállnia kell a nyomatéknak vagy a nyomásnak két irányban, például épületoszlop vagy átadó gerenda nehéz fal alatt. Használjon I gerendát olyan egyszerű fesztávhoz, amely főként egy irányba hajlik, például padlógerendához vagy híd kereszttartójához, ahol a könnyebb önsúly csökkenti a költségeket. Oszlopos alkalmazásoknál a H gerenda általában kevesebb acélt igényel, mint egy azonos kapacitású I gerenda, így gazdaságosabb választás.
A H-nyaláb méretjelöléseinek olvasása
A metrikus H gerendamegjelölés négy dimenziót sorol fel: szelvénymagasság a karima szélessége szerint, a szalag vastagsága a karima vastagsága szerint, mindezt milliméterben. A H 300 × 300 × 10 × 15 egy 300 mm magas szakaszt jelent 300 mm széles karimákkal, 10 mm-es bordával és 15 mm-es karimával. A szakaszok összehasonlításakor először ellenőrizze a karima vastagságát és szélességét, mert ezek szabályozzák a hajlítási kapacitás nagy részét; szalagvastagság szabályozza a nyíróképességet és a helyi kihajlási ellenállást.
H A gerenda méretére és tömegére vonatkozó referencia táblázat
Az elméleti tömeg a keresztmetszeti terület négyzetméterben szorozva a szerkezeti acél sűrűségével, 7850 kg/m³. A malomtűrések kis eltéréseket okoznak, ezért tekintse az alábbi értékeket előzetes tervezési referenciaként.
| Megnevezés (mm) | Szakasz magasság (mm) | Karima szélessége (mm) | Szövedék vastagsága (mm) | Karima vastagsága (mm) | Súly (kg/m) |
|---|---|---|---|---|---|
| H 100 × 100 × 6 × 8 | 100 | 100 | 6 | 8 | 17.2 |
| H 150 × 150 × 7 × 10 | 150 | 150 | 7 | 10 | 31.1 |
| H 200 × 200 × 8 × 12 | 200 | 200 | 8 | 12 | 49.9 |
| H 300 × 300 × 10 × 15 | 300 | 300 | 10 | 15 | 94.0 |
| H 400 × 400 × 13 × 21 | 400 | 400 | 13 | 21 | 172.0 |
| M 500 × 200 × 10 × 16 | 500 | 200 | 10 | 16 | 89.6 |
| H 600 × 200 × 11 × 17 | 600 | 200 | 11 | 17 | 106.0 |
Általános szabványok és acélminőségek a H gerendákhoz
A H gerendákat különböző regionális szabványok szerint gyártják, ezért igazítsa a szabványt az építési helyen használt tervezési kódhoz.
| Régió | Szabványos | Közös fokozatok | Megjegyzések |
|---|---|---|---|
| Európa | EN 10025 | S235JR, S275JR, S355JR | Az S355JR az alapértelmezett a hegesztett acélszerkezeteknél |
| Egyesült Államok | ASTM A992 / A572 | Gr.50 | Az A992 széles karimás formákat takar |
| Kína | GB/T 11263 | Q235B, Q355B | HW illik oszlopokhoz; A HM gerendákhoz illik; A HN könnyű keretekhez illik |
| Japán | JIS G3101 | SS400, SM490A | Az SS400 az általános szerkezeti minőség |
Erősítse meg a hideg régiókra vonatkozó hatásenergia-követelményeket, és ellenőrizze, hogy a malomtanúsítványt a legújabb szabványos kiadásnak adták-e ki. Gyakori beszerzési kockázat, ha feltételezzük, hogy a különböző malmok azonos kémiai összetétele azonos módon működik, ezért mindig kérjen vizsgálati tanúsítványt a folyáshatár, szakítószilárdság, nyúlás és ütési értékekkel.
H sugáralkalmazások mérettartomány szerint
A H gerenda méretek praktikus választéka közvetlenül az épület méretéhez igazodik.
H 100-tól H 200-ig
Ebben a tartományban H gerendák jelennek meg félemeletekben, alacsony acélkeretekben, lépcsőházakban, géptartókban és előregyártott lakóépületekben. Kis súlyuk alacsonyan tartja a szállítási és darukezelési költségeket.
H 250 - H 400
Ez az egyszintes ipari épületek igáslókészlete: elsődleges oszlopok és szarufák, daru futópálya gerendák, híd kereszttartók és üzemi platformok.
H 400 - H 600 és magasabb
Az ebbe az osztályba tartozó nehéz szakaszok sokemeletes épületek oszlopait, acélműhelyek főkereteit, turbinacsarnokokat és nagy portálkereteket alkotnak. Ezeket a kikötői berendezésekben és az adótornyokban is meghatározzák.
Hengerelt vs. beépített H gerendák és hegesztési szempontok
A melegen hengerelt H gerendák gazdaságosak, ha a szükséges méret a malom standard gyártási programjába esik. Ha egy projektnél nem szabványos mélységre, magasabb acélminőségre, például S460-ra vagy Q460-ra, vagy meghatározott szalag-karima arányra van szükség, a gyártók felépített H-gerendát használnak: három lemezt egymáshoz hegesztenek két folytonos hosszirányú sarokvarrattal.
Mivel ezek a varratok a teljes sugárhosszon futnak, a hegesztési sebesség és a konzisztencia egyaránt növeli a költségeket és a torzítást. A merülőíves hegesztés az előnyben részesített módszer, és a nagy fémszerkezet-gyártók egyre inkább az automatizált hegesztés felé fordulnak ezekhez a hosszú varratokhoz. A SAW oszlop- és gémhegesztő manipulátor állandó ívet és haladási sebességet tart fenn, ami csökkenti az utómunkálatokat a kézi hegesztéshez képest.

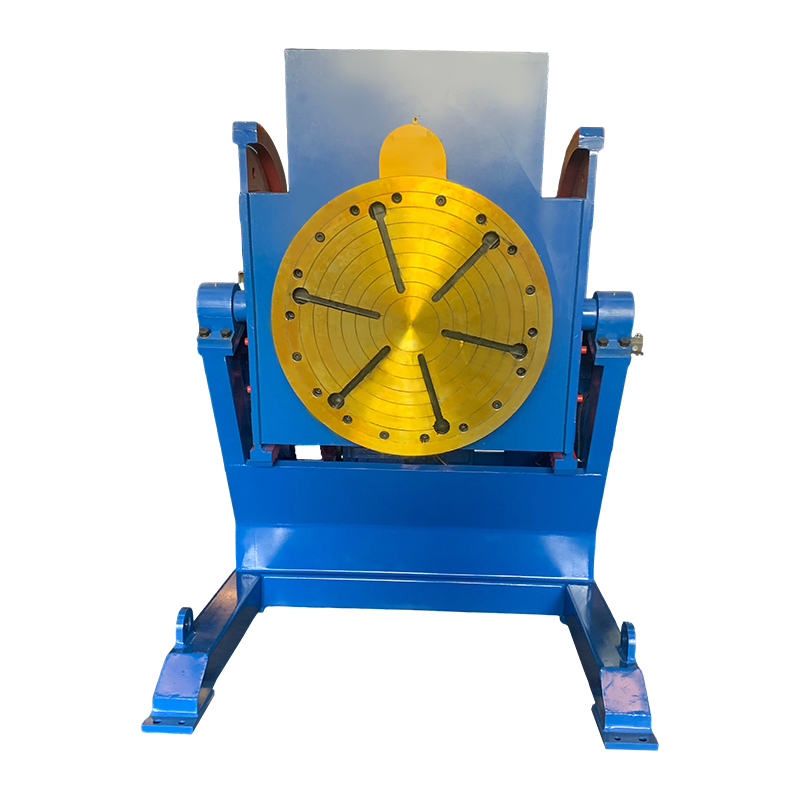

FŰRÉSZ oszlop- és gémgyártók, Vállalat A Wuxi WeldNice Heavy Industry Technology Co., Ltd. a kínai fűrészoszlop- és gémgyártó és vállalat, a testreszabás támogatott, a vállalat... Termék megtekintése → 10 tonnás hagyományos hegesztési pozicionáló szerkezeti gerenda összeszereléshez és tapadóhegesztéshez
10T hagyományos hegesztő pozícionáló beszállítók, OEM/ODM gyár - Wuxi WeldNice H A Wuxi WeldNice Heavy Industry Technology Co., Ltd. a kínai 10T hagyományos hegesztő pozícionáló beszállítója és az OEM/ODM gyár, a 10T Conv... Termék megtekintése → Rövidebb tagokhoz, merevítőkhöz és alaplemezekhez a hegesztőberendezés gyártója A H-gerenda gyártási tapasztalata minden csatlakozást lefelé tud hozni, és javítja a lerakódási sebességet és a gyöngy alakját. A helyesen hegesztett felépített H gerenda a legtöbb szerkezeti alkalmazásban a hengerelt szakaszhoz hasonlóan teljesít, feltéve, hogy a hegesztési varratokat a teljes terhelés átadására méretezték, és roncsolásmentes ellenőrzéssel ellenőrizték.
Hogyan válasszuk ki a megfelelő H sugárméretet
Indítsa el a kijelölést a betöltési borítékkal, ne a méret tippelésével. Alkalmazza a tervezési kódot a régiójában, majd kövesse az alábbi lépéseket:
- Sorolja fel a tagra ható összes holt, élő, szél- és szeizmikus terhelést.
- Határozza meg az egyes tengelyek nem támogatott hosszát és merevítési feltételeit.
- Számítsa ki a szükséges keresztmetszet modulusát és tehetetlenségi nyomatékát a hajlítóelemeknél, vagy a szükséges bruttó területet és forgási sugarat nyomóelemeknél.
- Lépjen be a szabványos mérettáblázatba, és válassza ki a legkisebb szelvényt, amely megfelel a szilárdsági, elhajlási és helyi kihajlási határértékeknek.
- Ellenőrizze a kiválasztott szakaszt kombinált axiális és hajlítási ellenőrzésekkel.
- Ellenőrizze a szalag és a karima vastagságát a csatlakozási részletekhez, különösen a véglemez vagy nyomatékos csatlakozások esetében.
- Ellenőrizze a lemezek rendelkezésre állását és a hegesztési követelményeket, ha a hengerelt szakaszt beépítettre tervezi cserélni.
Gyakori beszerzési hiba, hogy a szükségesnél nehezebb részt rendel, mert a nagyobb biztonságosabb. A nehezebb gerenda növeli a holtterhelést, az alapozási költségeket és az acélköltséget, és a saját súlya miatt még az elhajlást is növelheti. A vásárlást a számítási eredményre alapozza, ne a vizuális intuícióra.
Gyakran Ismételt Kérdések
Íme a válaszok azokra a kérdésekre, amelyeket a mérnökök és az acélvásárlók leggyakrabban feltesznek a szerkezeti H gerendákkal kapcsolatban.
Mi a fő különbség a H és az I sugár között?
A fő különbség a karima geometriája. A H gerenda széles párhuzamos karimákkal rendelkezik, ami nagyobb merevséget biztosít a gyenge tengely körül, míg az I gerenda keskenyebb, kúpos karimákkal rendelkezik, és főként egyirányú hajlításra szolgál. Válasszon egy H gerendát oszlopokhoz és kétirányú nyomatékcsatlakozásokhoz; válasszon egy I gerendát az egyszerű padló- és tetőfesztávhoz.
Mekkora súlyt bír el egy szerkezeti acél H gerenda?
A teherbírás függ a szakasz méreteitől, a fesztávtól vagy oszlophossztól, az acélminőségtől, a támasztási feltételektől és az oldalsó merevítéstől. Egyetlen H 300 × 300 × 10 × 15 oszlop több száz kilonewtont képes szállítani normál építési körülmények között, de a pontos adatot kihajlási ellenőrzésből kell származtatni. Mindig a vonatkozó szabvány szerint számoljon ahelyett, hogy egy hüvelykujjszabályra hagyatkozna.
A H szerkezeti acél gerendák hegeszthetők?
Igen. A melegen hengerelt H gerendákat rutinszerűen hegesztik árnyékolt fémíves, MIG-, folyasztószeres és merülőíves hegesztéssel. Használjon az alapminőségnek megfelelő töltőfémet, tartsa be a vastag karimák előmelegítési követelményeit, és védje a hézagot hideg időjárási körülmények között.
A felépített H gerenda olyan erős, mint a melegen hengerelt gerenda?
A felépített H gerenda akkor ér el egyenértékű szilárdságot, ha a lemezminőségek megfelelőek, a hosszirányú sarokvarratokat a teljes terhelés átadására méretezték, és a varrat minőségét ellenőrzéssel igazolják. A beépített szakaszok fő előnye a nem szabványos magasságok és optimalizált lemezvastagságok megadásának szabadsága, amelyeket egy hengermű nem kínál.
Milyen acélminőséget rendeljek kültéri szerkezethez?
Hideg éghajlatú, kitett szerkezetekhez válasszon egy garantált ütésállóságú minőséget, például S355J2 vagy Q355D. Fűtött belső szerkezetekhez általában elegendőek az olyan szabványos szerkezeti minőségek, mint az S235JR vagy a Q235B. A helyi tervezési szabályzatok határozzák meg az irányadó minimumkövetelményeket.
Végső ajánlások
Adjon meg minden H gerendát annak teljes megnevezésével, szabványával, acélminőségével és hosszával, és kérje meg a szállítót, hogy erősítse meg a méterenkénti elméleti súlyt és a vonatkozó szabvány tűréseit. A nem szabványos hegesztett szakaszok esetében használjon automatizált hegesztőberendezéssel felszerelt gyártósort a hőbevitel, az egyenesség és a termelékenység szabályozására. A kiválasztási szabály egyszerű: igazítsa a szakaszt a terhelési útvonalhoz, ellenőrizze számítással, és vásároljon egy elismert szabvány szerint.
